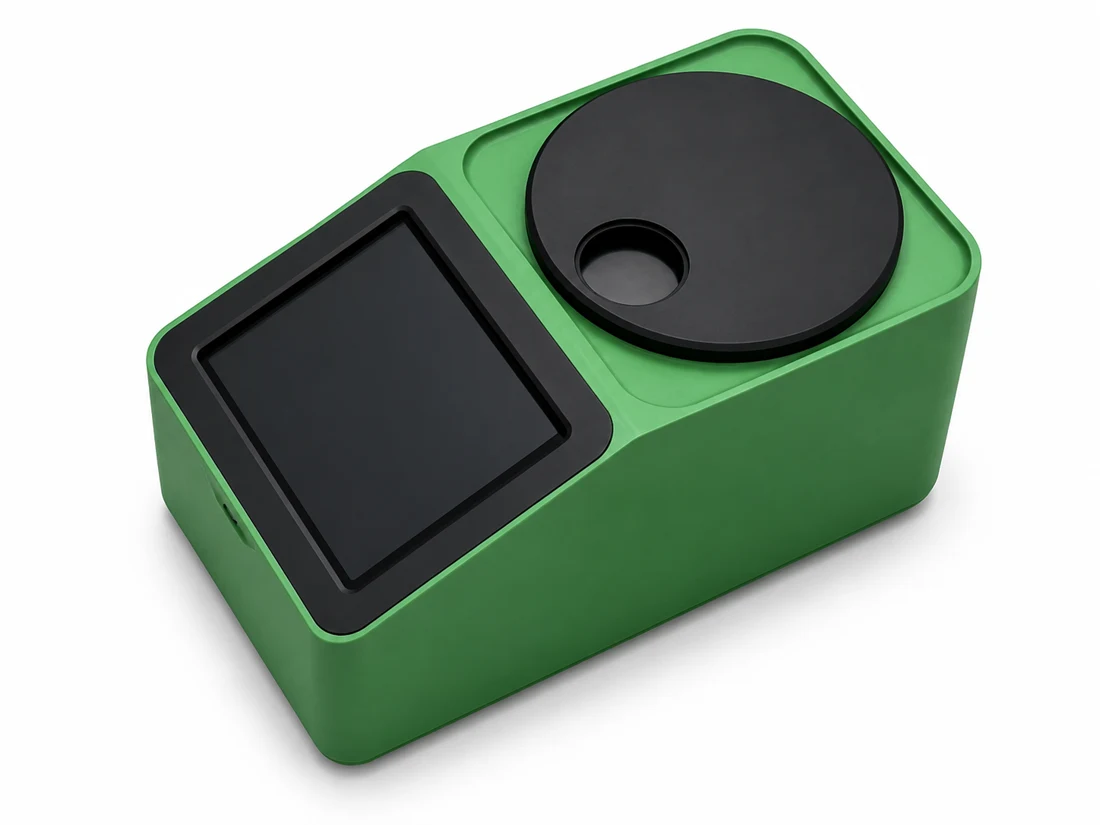

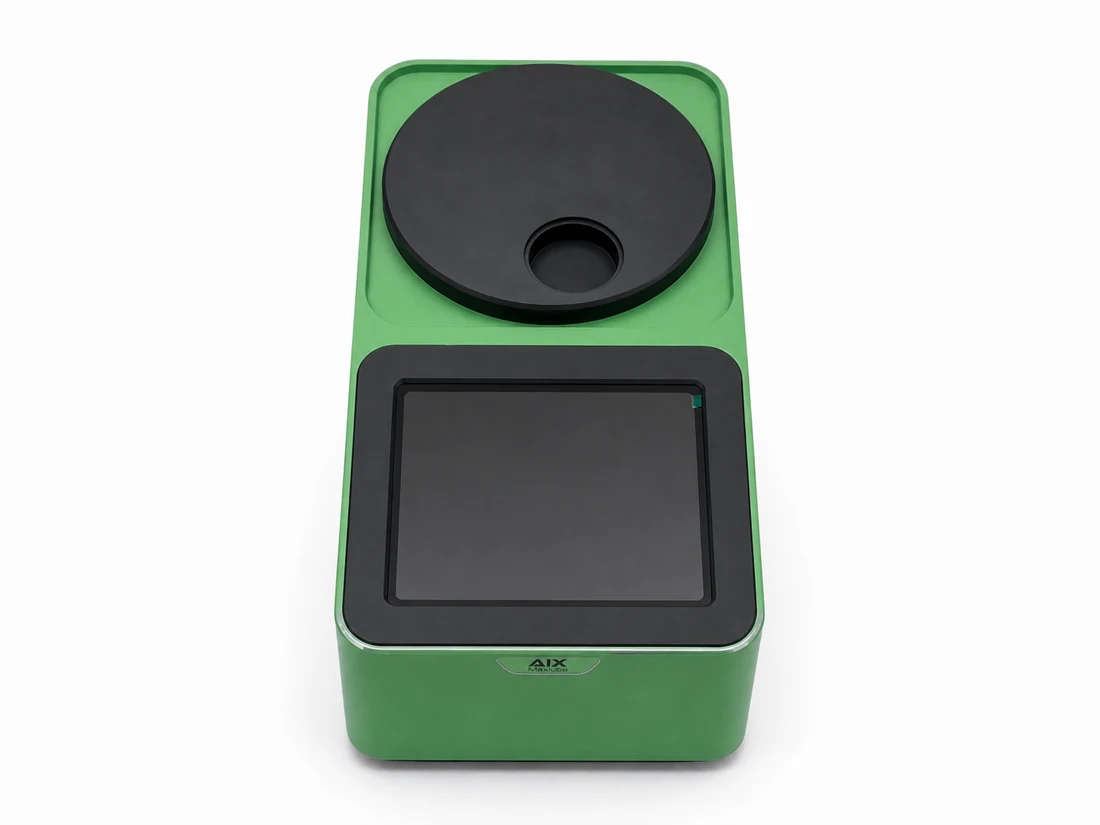

Monitor de Detritos Ferrosos de Bancada
Ref. JPL-7
Índice PQ de partículas ferromagnéticas, em bancada (campo e laboratório).
0–15000PQ de faixa
1 PQresolução
< 10 sresultado
2 mLamostra
Visão geral
O índice PQ do laboratório, na rotina da equipe
Instrumento de bancada que usa indução eletromagnética para quantificar o total de partículas ferromagnéticas grandes em uma amostra de óleo (2 mL), sem pré-tratamento nem solventes. Atende tanto o uso em campo quanto em laboratório de monitoramento de óleo.
O que ele mede
O que ele mede
Índice PQ
0–15000 PQ
Teor total de partículas ferromagnéticas, com resolução de 1 PQ (média 0,1).
Método
ASTM D8184
Indução eletromagnética, sem pré-tratamento nem solventes.
Velocidade
< 10 s por amostra
Um ponto de dados a cada 5 segundos, na tela touch de 8 polegadas.
Como funciona
Princípio de medição
Indução eletromagnética: a variação do campo da bobina causada pelas partículas ferromagnéticas da amostra gera o índice PQ.
1
Amostra no porto2 mL de óleo ou graxa no frasco padrão, direto no prato do equipamento.
2
Indução eletromagnéticaAs partículas ferromagnéticas alteram o campo magnético da bobina.
3
Relação linearO sinal acompanha o teor de limalha e a granulometria da amostra.
4
Índice PQO resultado sai em segundos, com alta sensibilidade e repetibilidade.
Como utilizar

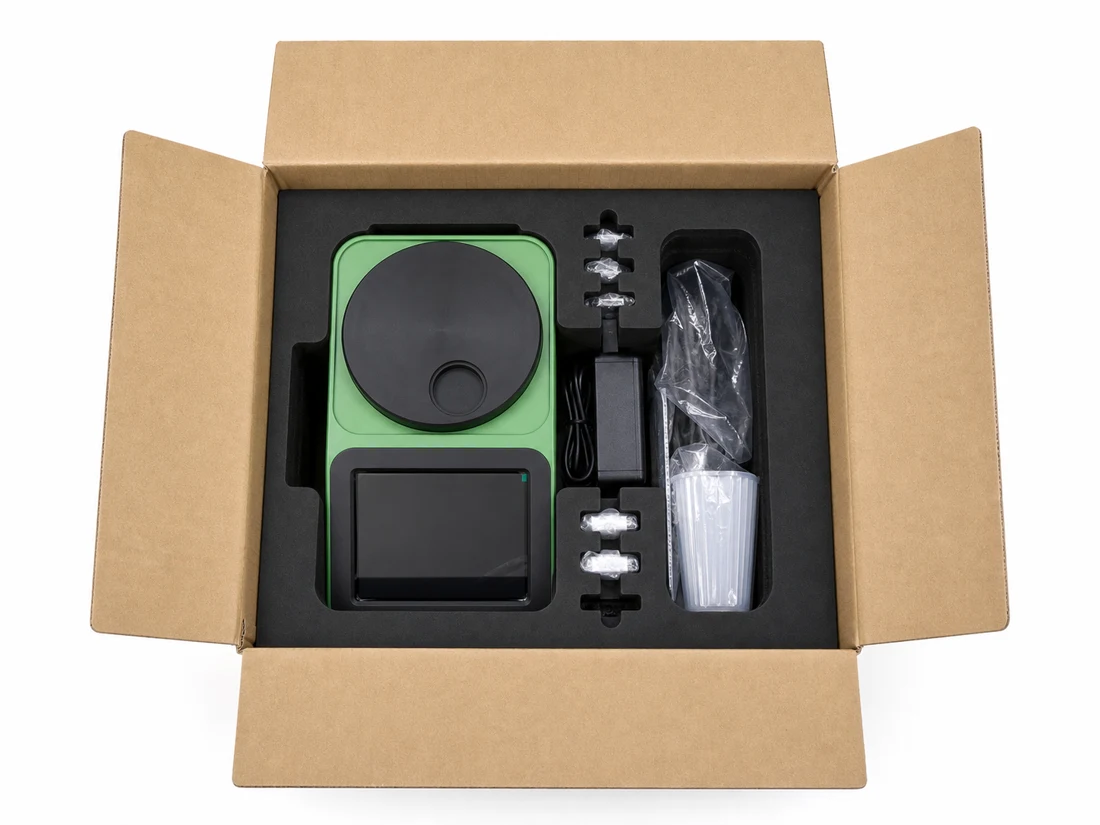

Do estojo ao resultado, sem complicação
1
Ligue e aqueçaDeixe o equipamento aquecer cerca de 10 minutos para leituras estáveis.
2
Calibre quando necessárioA tela guia a calibração com as amostras padrão de 0 PQ e 750 PQ.
3
Prepare a amostraHomogeneíze o óleo, pipete 2 mL no frasco padrão e deixe decantar alguns minutos, conforme a viscosidade.
4
MeçaColoque o frasco no porto de detecção e leia o índice PQ em segundos.
5
Salve e acompanheResultados e tendências ficam na tela de 8 polegadas, prontos para exportar.
Dados técnicos
Especificações
Código
JPL-7
Indicador
índice PQ
Faixa
0–15000 PQ
Método
ASTM D8184
Resolução
1 PQ
Precisão
±1%
Amostra / Tempo
2 mL · < 10 s
Tela
8" touch (1024×768)
Armazenamento
32 GB · USB tipo A
Temperatura de operação
0 a 50 °C
Dimensões / Peso
388×260×180 mm · 4,5 kg
Alimentação
AC 100–240 V 50/60 Hz
Especificações completas na ficha técnica oficial.
Do sensor ao seu sistema
Integração & Saídas
AC 100–240 V 50/60 Hz
Dúvidas frequentes
FAQ
Precisa de solvente ou pré-tratamento?
Não. A amostra de 2 mL vai direto ao equipamento, sem preparo químico.
Serve para campo e laboratório?
Sim. Atende tanto ambientes industriais quanto laboratórios de monitoramento de óleo.
Qual a diferença para o modelo portátil?
Este é o modelo de bancada: faixa ampla de 0–15000 PQ, método ASTM D8184 e tela de 8 polegadas. O Monitor de Detritos Ferrosos Portátil cobre 0–5500 PQ com mobilidade total.
