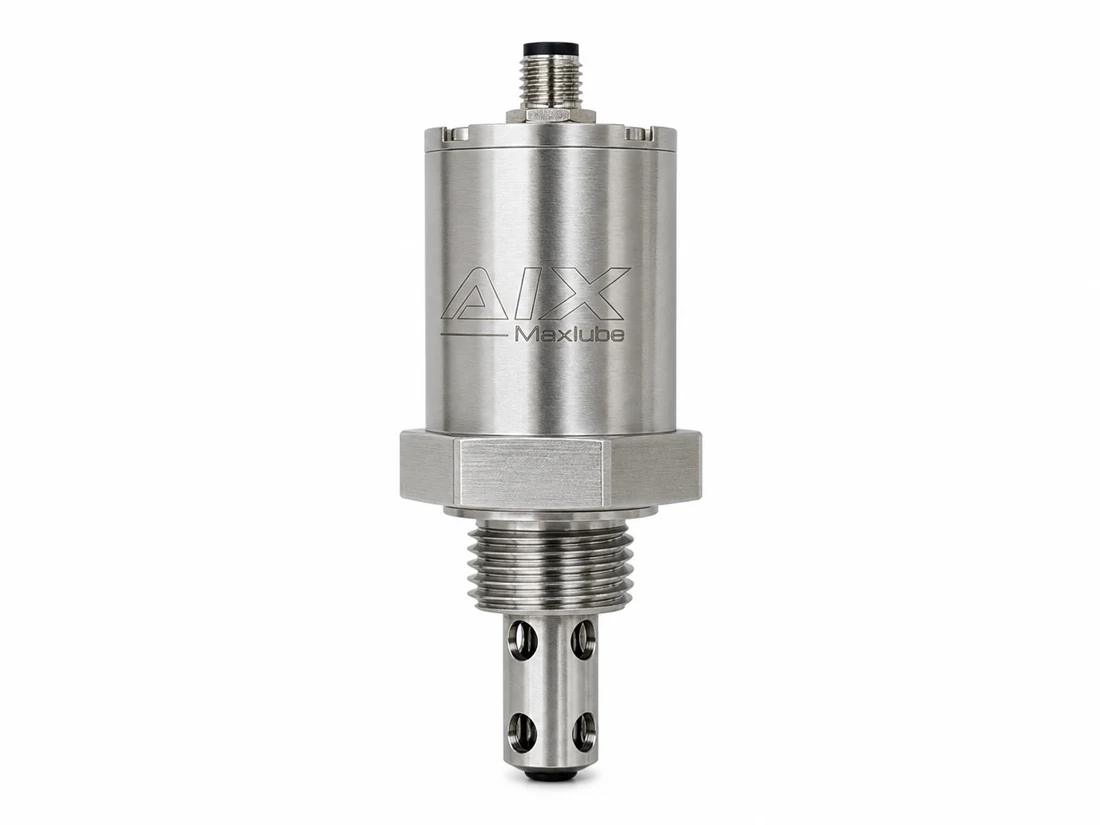

Sensor de Micro-Umidade · Atividade de Água
Ref. JWA2-M
Água dissolvida e atividade de água (aw), saturação relativa, nível ppm.
0–1000ppm de umidade
1 ppmresolução
0–1 awatividade de água
1 satualização
Visão geral
A umidade detectada antes de virar água livre
Mede a umidade DISSOLVIDA no óleo através da atividade de água (aw), captando a saturação relativa antes da formação de água livre. Ideal para detecção precoce de umidade em óleos isolantes e de turbina. (Diferente do Sensor de Teor de Água, que mede a água total/livre em %.)
O que ele mede
O que ele mede
Atividade de água
0–1 aw (resolução 0,001)
A saturação relativa do óleo, o alarme mais precoce de contaminação por água.
Teor de umidade
0–1000 ppm (±10%)
A água dissolvida em partes por milhão, com resolução de 1 ppm.
Temperatura
0–100 °C (±0,3 °C)
Referência térmica que acompanha cada leitura.
Como funciona
Princípio de medição
Sonda que capta em tempo real as mudanças nas propriedades elétricas da mistura óleo-água, com compensação por sonda de temperatura e algoritmos, medindo a água dissolvida (atividade de água).
1
Imersão da sondaA sonda fica em contato direto com a mistura óleo-água.
2
Leitura elétricaAs variações das propriedades elétricas do fluido são captadas em tempo real.
3
CompensaçãoSonda de temperatura e algoritmos convertem o sinal em água dissolvida.
4
SaídaValores atualizados a cada segundo por RS485 MODBUS RTU ou 4–20 mA.
Dados técnicos
Especificações
Código
JWA2-M
Umidade
0–1000 ppm
Atividade de água
0–1 aw
Temperatura
0–100 °C
Saída
RS485 MODBUS RTU · 4–20 mA opcional
Alimentação
DC 12–32 V (RS485)
Instalação
rosca G1/2 · sonda inox 316
Dimensões / Peso
Φ31,5×71 mm · 120 g
Pressão / Vazão na sonda
≤ 1 MPa · ≤ 1 m/s
Proteção
IP65
Conformidade
EN61326-1 · EN61326-2-3 · ICES-003 B
Especificações completas na ficha técnica oficial.
Do sensor ao seu sistema
Integração & Saídas
◉Sensor de Micro-Umidade · Atividade de Águainstalado no ponto de medição
⇄RS485 MODBUS RTU · 4–20 mA opcionalprotocolo industrial aberto
🖥PLC / Supervisórioseus alarmes e histórico, no seu padrão
RS485 MODBUS RTU · 4–20 mA opcional
Dúvidas frequentes
FAQ
Qual a diferença para o Sensor de Teor de Água?
Este sensor mede a água dissolvida, via atividade de água (aw), antes da formação de água livre. O Sensor de Teor de Água mede a água total, livre e emulsionada, em porcentagem.
A faixa de umidade pode ser ampliada?
Sim. A faixa de 100–2000 ppm pode ser customizada conforme a aplicação.
Para quais óleos ele é indicado?
Detecção precoce de umidade em óleos isolantes e de turbina, além de sistemas hidráulicos e gearbox.
