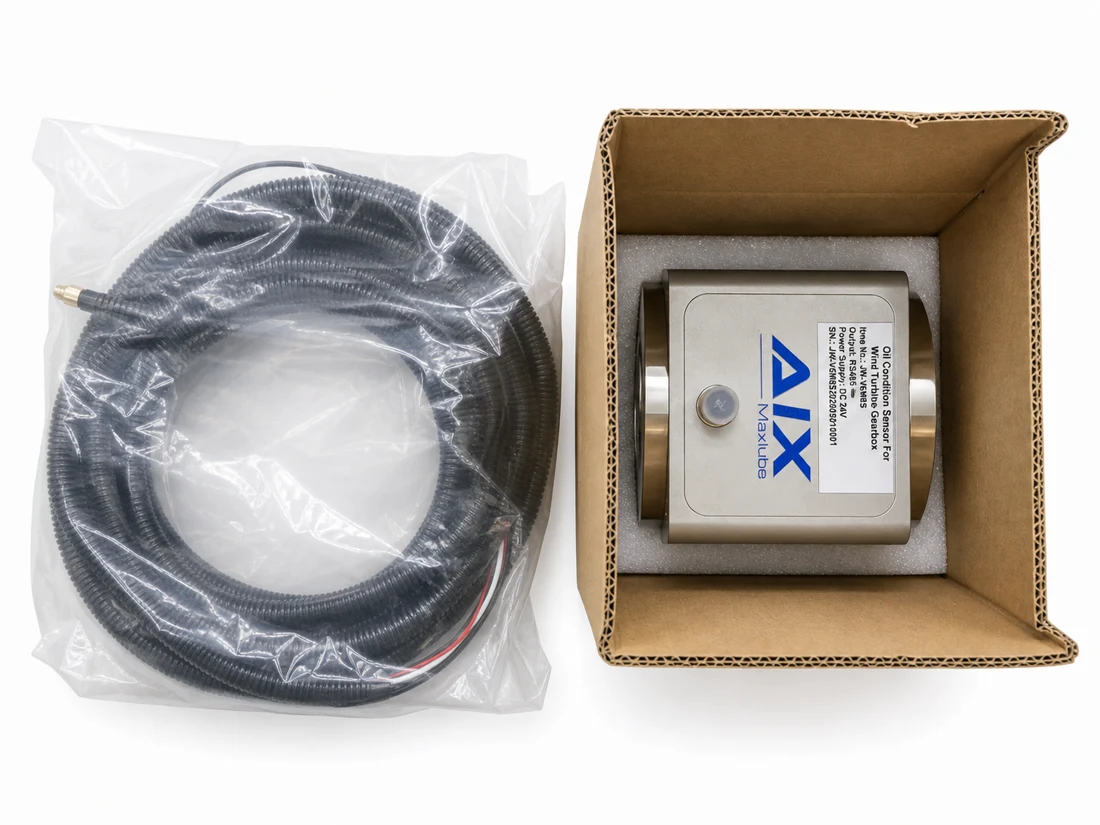

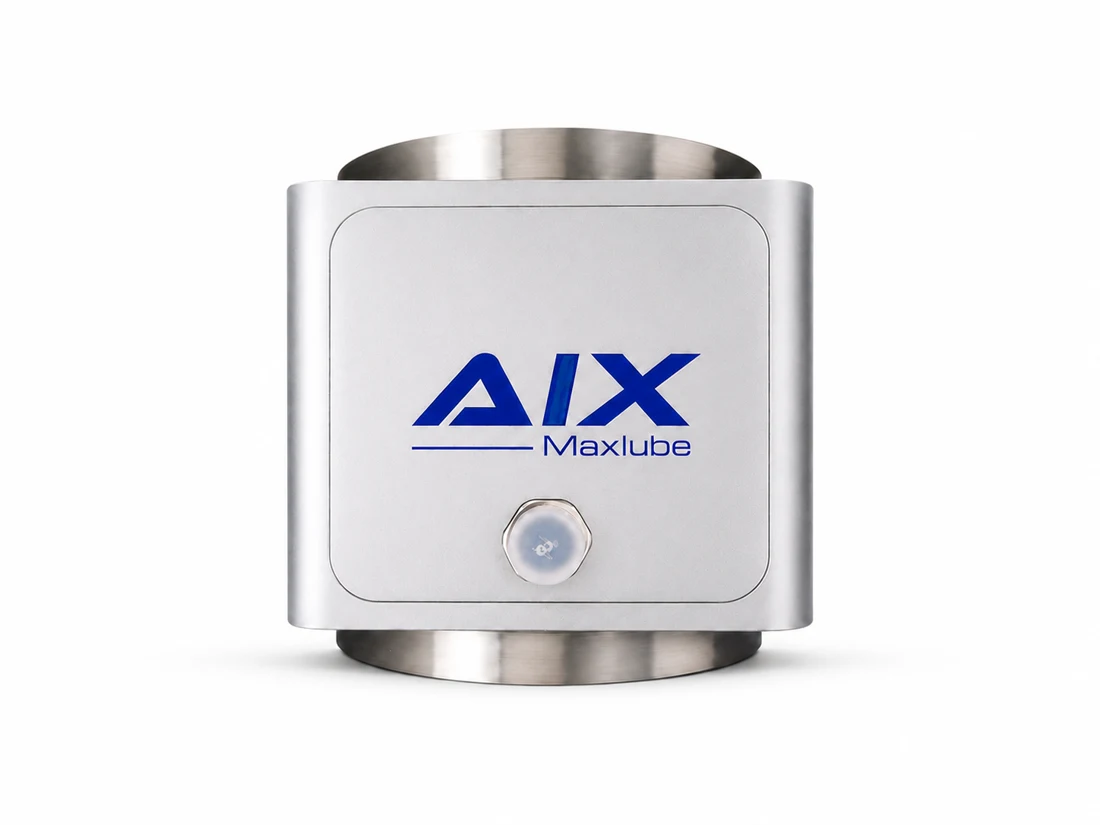

Sensor de Óleo para Gearbox de Turbina Eólica
Ref. JW-V6M8S
Multiparâmetro robusto, projetado para o gearbox eólico.
+40 µmdesgaste ferromagnético
1–1000cP de viscosidade
1–5000ppm de micro umidade
IP65proteção
Visão geral
Desgaste e condição do óleo no mesmo sensor
Dispositivo altamente integrado: desgaste ferro e não-ferro, viscosidade, densidade, temperatura, atividade de água e umidade, com opção de constante dielétrica e água livre. Compacto e robusto, ideal para gearbox de turbina eólica e equipamentos pesados.
O que ele mede
Tudo o que ele integra
Partículas ferromagnéticas
5 faixas, a partir de 40 µm
O desgaste metálico do gearbox contado por indução eletromagnética.
Partículas não ferromagnéticas
5 faixas, a partir de 150 µm
Metais não ferrosos classificados separadamente.
Viscosidade
1–1000 cP (±5%)
A grandeza número 1 da lubrificação, no mesmo ponto.
Densidade
600–1250 kg/m³ (±3%)
Alterações de composição e contaminação do óleo.
Micro umidade
1–5000 ppm (±10%)
Água dissolvida em faixa ampla, para regimes severos.
Atividade de água
0–1 aw (±3%)
Saturação relativa antes da formação de água livre.
Como funciona
Princípio de medição
Indução eletromagnética de Faraday para desgaste + sensores de fluido para viscosidade, densidade, umidade e temperatura.
1
Indução de FaradayGrupos de bobinas em ressonância detectam as partículas metálicas de desgaste.
2
Vibração piezoelétricaO modo de vibração mede viscosidade e densidade.
3
Capacitores + PT100Filme de poli-imida e sensor PT100 medem atividade de água, micro umidade e temperatura.
4
SaídaRS485 MODBUS RTU; constante dielétrica e água livre opcionais.
Dados técnicos
Especificações
Código
JW-V6M8S
Partículas ferro
≥ 40 µm
Não-ferromagnéticas
≥ 150 µm
Parâmetros
desgaste, viscosidade, densidade, umidade, qualidade (dielétrico opc.)
Temperatura do óleo
-40 a 85 °C (±0,5 °C)
Contagem efetiva
≤ 100 partículas/s
Água livre (opcional)
0–20% (±0,3% típica)
Saída
RS485 MODBUS RTU
Especificações completas na ficha técnica oficial.
Do sensor ao seu sistema
Integração & Saídas
◉Sensor de Óleo para Gearbox de Turbina Eólicainstalado no ponto de medição
⇄RS485 MODBUS RTUprotocolo industrial aberto
🖥PLC / Supervisórioseus alarmes e histórico, no seu padrão
RS485 MODBUS RTU
Dúvidas frequentes
FAQ
Qual a diferença para o Sensor 6-em-1?
O 6-em-1 cobre as grandezas físico-químicas do óleo. Este sensor soma a elas o desgaste metálico ferromagnético e não ferromagnético, num único corpo robusto feito para gearbox de turbina eólica e indústria pesada.
O que vem como opcional?
Constante dielétrica e água livre.
Como ele é instalado?
Flange SAE, corpo em aço inox e alumínio, proteção IP65.
Existe recomendação de montagem?
Sim. Para reduzir a interferência de bolhas de ar no circuito, recomenda-se instalar o sensor na vertical, com a entrada de óleo para baixo e a saída para cima. Se a montagem horizontal for necessária, a extremidade de saída de ar deve ficar para baixo.
